Велоприцеп (самодельный)


Recommended Posts

Немножко критики...... да пожалуйста ?

Больше всего меня смущает узел "дышла"

1. При поворотах (точне при боковых наклонах) нехилая нагрузка на кручение будет на сцепном устройстве, на подседельнике и на самом дышле. Можно конечно посчитать, но мне честно лениво. А визуально много.

2. Шарнирно-демпферный узел дышла. Предлагаю забить на ноу-хау и сделать узел поворотным, но фиксируемым.. Ударная нагрузка на кочках на данный узел выломает его нафиг и демпфер не поможет

  • Like 1
Link to comment
Share on other sites

Ответ Павлу:

1. Колесо то то же вертится! Оно и сводит на ноль почти всю нагрузку кручения.

2. Там труба 25*25*2 мм. Попробуйте в тисах выломать кувалдой кусок, длиной в 10 см.)) Только согнёте.

Link to comment
Share on other sites

Получается,  что в прицепе много демпферная система.

А результат (эффект) амортизации не складывается, а перемножается.

Я сам обалдел, когда это понял на практике! :shock:

Link to comment
Share on other sites

Только что, Uno-S сказал:

Двухколесный вариант? Второе колесо вместо подножек?

Что, ещё одну точку смягчения?

А если кто собаку на дачу повезёт? Её же всю дорогу тошнить будет от такой качки...

Link to comment
Share on other sites

12 минут назад, Вадим Есин сказал:

Да блин!

А если кто помидоры с дачи повезёт!?

возил помидоры в картонной коробке(16л объём)

на железном багажнике хартейла.

норм.

--------------------------------

я б грохнул все демпферы и лишние шарниры

задумался об утолщении покрышки прицепа,

сокращении его габаритов

и оптимизации полезной площадки



Edited by Тимофей
  • Upvote 2
Link to comment
Share on other sites

12 минут назад, Вадим Есин сказал:

Что, ещё одну точку смягчения?

А если кто собаку на дачу повезёт? Её же всю дорогу тошнить будет от такой качки...

Ну с твоей конструкции любая нормальная собака съе...тся,если это конечно не дворовый бобик,которому ты в прицеп положишь 5 кг мяса.Занос у тебя блииин,а собаки не любят таких финтов.За кулибинство плюс в карму,за жесткость конструкции-огромный минус.

Link to comment
Share on other sites

Суть демпферов+шарниров заключается в том, что прицеп при любой скорости велосипеда не прыгает на кочках, а "облизывает" их контур колесом. Поверьте, это так и есть.



Link to comment
Share on other sites

5 минут назад, Вадим Есин сказал:

Суть демпферов+шарниров заключается в том, что прицеп при любой скорости велосипеда не прыгает на кочках, а "облизывает" их контур колесом. Поверьте, это так и есть.

ну тогда и соббсно сам велосипедист должен сидеть на двухподвесе с толстеныым пружинным седлом на амодилдо

Link to comment
Share on other sites

Только что, Тимофей сказал:

ну тогда и соббсно сам велосипедист должен сидеть на двухподвесе с толстеныым пружинным седлом на амодилдо

Ну, скажу так.

Если я сам приезжаю домой "разбитый в хлам", то это как бы нормально.

А если томатный сок в (коробке) привезу с дачи, то мне этого не простят! :fool:

  • Upvote 1
Link to comment
Share on other sites

Прицеп уже опробован в серьёзной практике? Было бы интересно почитать отчёт!



Конструкция в любом случае любопытная.

  • Upvote 3
Link to comment
Share on other sites

Только что, meaoow сказал:

Прицеп уже опробован в серьёзной практике? Было бы интересно почитать отчёт!



Конструкция в любом случае любопытная.

Таскал его всё лето дача - город (15 км), хозяйственный хлам всякий.

Отчёты и видео некогда было делать. Пора уже перекрашивать.



Link to comment
Share on other sites

Большой плюс за компактную сборку. Можно сложить и в поезде возить. Приехал, собрал и покатил. Да и дома места не много занимает.

Edited by Сквидвард
  • Upvote 3
Link to comment
Share on other sites

  • 3 weeks later...

Видно , что на кочках труба бьёт по крылу, а под весом разгибается от изначальных 90%.. Кажется надо увеличивать диаметр и менять конфигурацию трубы , как у аналогичных прицепов.

Link to comment
Share on other sites

Да, ездил на местном памп-треке. Не для прицепа с кирпичами бугорки. И за подседел низко закрепил.

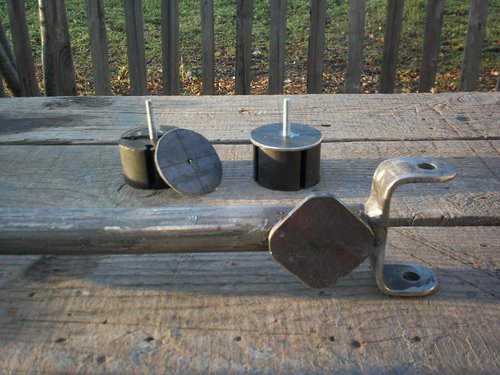

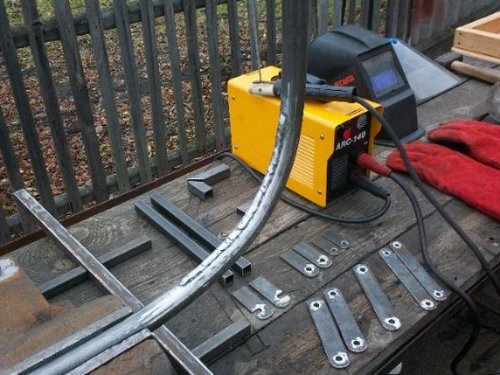

Труба после испытаний усилится сварочным  швом по дуге. В комплексе с подпятниками, теперь всё будет работать красиво.






Link to comment
Share on other sites

  • 2 weeks later...

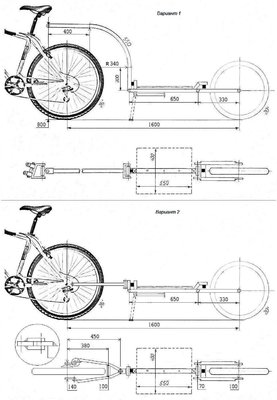

По многочисленным просьбам велолюбителей,

публикую эскизы изделия с двумя вариантами крепления:

1. За подседельный штырь (нагрузка  до 50 кг;  масса - 8,5 кг)

2. За ось колеса ч/з переходник (нагрузка до 30 кг;  масса - 7,5 кг)

Первый - дёшево, надёжно и практично!

Второй - для эстетов.




  • Like 2
